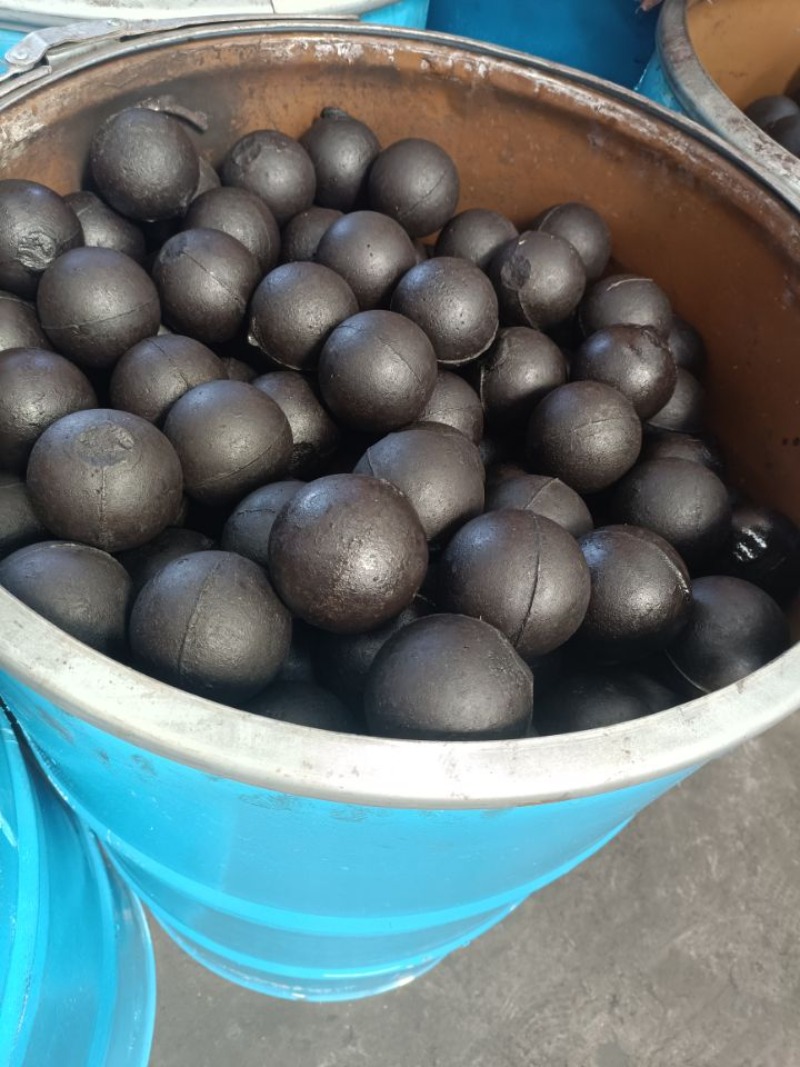

Bolas de medios forjadas y de molienda
Bolas de medios forjadas y de molienda
Dureza uniforme;
Alta resistencia al desgaste;
Baja tasa de rotura;
Sin pérdida de ronda;
Dustitud de alto impacto;
Tasa de rotura: ＜ 1%
Bolas de medios forjadas y de molienda
Shandong Jinchi Heavy Industry Joint Stock Co., Ltd, Es un fabricante profesional de productos de molienda. Los principales productos de nuestra empresa sonMolienda de bolas de acero forjado, bolas de acero de molienda, varillas de molienda, cilpebes de molienda,Con especificaciones, todos los estándares internacionales y la capacidad de producción anual son de más de 100,000 toneladas.

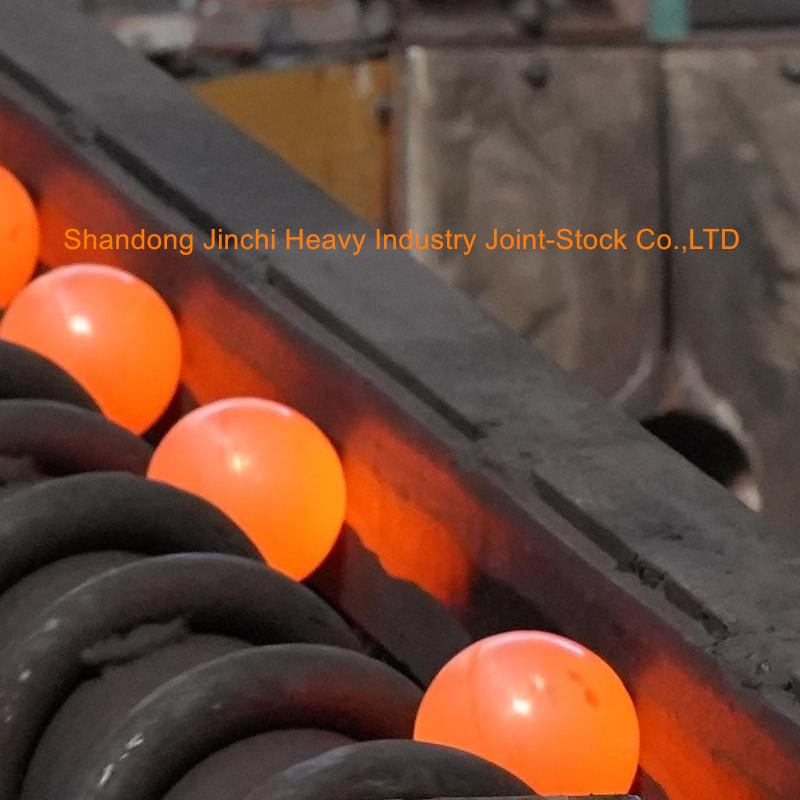

Las materias primas de alta calidad, la línea de producción automática completa avanzada, la tecnología de tratamiento térmico único y el estricto sistema de control de calidad, estas cuatro ventajas principales aseguran que nuestros productos tengan un rendimiento de impacto estable, una alta resistencia al desgaste y una alta eficiencia combinada de molinos de molienda.
La compañía tiene un laboratorio independiente, el equipo de laboratorio avanzado y preciso, para garantizar que cada paso del proceso de producción se realice de acuerdo con los estándares de calidad. Además, nuestra empresa ha estado acreditada con la certificación de calidad ISO9001, la certificación OHSAS18001 de salud y seguridad ocupacional y la certificación del sistema de gestión ambiental ISO14001.
Composición química de la pelota forjada
Materiales |
DO% |
Si% |
Minnesota% |
PAG% |
S% |
CR% |
B2 |
0.70-0.85 |
0.17-0.37 |
0.70-1.00 |
≤0.035 |
≤0.035 |
0.4-0.6 |
B2-1 |
0.55-0.70 |
0.15-0.30 |
0.65-0.85 |
≤0.020 |
≤0.020 |
0.70-1.10 |
Alto carbono B2 |
0.85-1.10 |
0.15-0.45 |
0.40-1.20 |
≤0.035 |
≤0.035 |
0.20-1.10 |
B3 |
0.58-0.66 |
1.70-1.90 |
0.68-0.80 |
≤0.030 |
≤0.030 |
0.78-0.90 |
45# |
0.42-0.50 |
0.17-0.37 |
0.5-0.8 |
≤0.035 |
≤0.035 |
0.25max |
B4 |
0.65-0.75 |
1.20-1.40 |
0.50-0.70 |
≤0.025 |
≤0.025 |
0.85-1.00 |
B6 |
0.75-0.90 |
0.17-0.37 |
0.8-1.02 |
≤0.035 |
≤0.035 |
0.88-0.98 |
B6-1 |
0.82-0.90 |
0.15-0.35 |
0.90-1.05 |
≤0.020 |
≤0.020 |
0.88-0.98 |
Bu |
0.95-1.05 |
0.15-0.35 |
0.95-1.05 |
≤0.025 |
≤0.025 |
0.45-0.55 |
1090 |
0.90-1.10 |
0.17-0.37 |
0.60-0.90 |
≤0.025 |
≤0.025 |
≤0.025 |
42crmo |
0.38-0.45 |
0.20-0.40 |
0.50-0.80 |
≤0.035 |
≤0.035 |
0.90-1.20 |
40cr |
0.37-0.45 |
0.20-0.40 |
0.50-0.80 |
≤0.035 |
≤0.035 |
0.80-1.10 |
65mn |
0.62-0.70 |
0.17-0.37 |
0.90-1.20 |
≤0.035 |
≤0.035 |
≤0.25 |
60mn |
0.57-0.65 |
0.17-0.37 |
0.70-1.00 |
≤0.035 |
≤0.035 |
≤0.25 |
50mn |
0.48-0.56 |
0.17-0.37 |
0.70-1.00 |
≤0.035 |
≤0.035 |
≤0.25 |
Especificación deBola de molienda:
Diámetro (mm) |
Tolerancia al diámetro (mm) |
Dureza de la superficie (HRC) |
Dustitud de impacto (j/cm2) |
Φ20 |
+2，—1 |
＞60HRC |
≥12 |
Φ25 |
|||
Φ30 |
|||
Φ40 |
|||
Φ50 |
|||
Φ60 |
+3，—2 |
||
Φ70 |
|||
Φ80 |
|||
Φ90 |
|||
Φ100 |
+4，—2 |
||
Φ110 |
|||
Φ120 |
＞58HRC |
||
Φ130 |
|||
Φ140 |
+4，—3 |
＞55HRC |
|
Φ150 |
Casting Bola de molienda Composición química
Componentes químicos |
||||||||
Tipo |
Componentes químicos |
|||||||
do |
Si |
Minnesota |
CR |
Mes |
Cu |
PAG |
S |
|
Bajo |
1.8-3.3 |
≤1.5 |
0.3-1.5 |
1-3 |
≤1.0 |
≤0.8 |
≤0.10 |
≤0.10 |
Mediano |
1.8-3.3 |
≤1.2 |
0.3-1.5 |
4-9 |
≤1.5 |
≤0.8 |
≤0.10 |
≤0.10 |
High-CR |
1.8-3.3 |
≤1.2 |
0.3-1.5 |
10-18 |
≤1.0 |
≤1.2 |
≤0.10 |
≤0.06 |
Superportador |
1.8-3.3 |
≤1.2 |
0.3-1.5 |
19-35 |
≤2.0 |
≤1.2 |
≤0.10 |
≤0.06 |
